Product CategoryHeaders & Wire HousingsStandard PackageBulk
Factory Pack Quantity2000

Compliance

RoHSLead free / RoHS CompliantTariff No85369010
Approval AgencyCSA,ULMaterial Flammability RatingUL94V-2

Electrical

Range deg/s:TE - MTA-156 SeriesVoltage Rating600 V ac
Switch FunctionLocking RampContact Resistance3 mohm
Current Rating (Max)7AVoltage - Supply (Min)600VAC

Mechanical

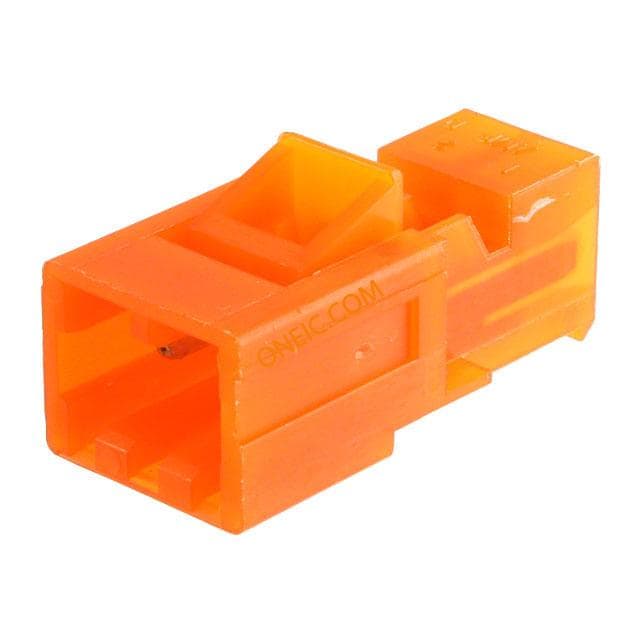

ColorOrangeDepth9.02 mm
Pitch3.96 mmHeight18.42 mm
Weight0.01PackagingBulk
Wire TypeDiscreteWire Gauge18 AWG
TerminationIDTContact TypeFemale Socket
Pitch - Post3.96mmBody Materialpolyamide
Housing ColorOrangeMounting TypeFree Hanging (In-Line)
Angle of ThrowStraightConnector TypeReceptacle
Contact FinishTin Over NickelFastening TypeLocking Ramp
Mounting StyleWireNumber of Rows1
Contact MaterialCopper AlloyHousing MaterialNylon
Length - Overall7.92 mmPackage Quantity1
Primary MaterialInterconnectSystemCable TerminationIDC
Connector - CableplugPin Hole Diameter0.156"
Termination StyleIDC1st Contact GenderSocket (Female)
Color - ConnectorsorangeNumber of Contacts2
Contact Termination:IDC / IDTInsulation Diameter0.095"(Wire)
Number of Positions2Contact Finish Thickness80µin (2.03µm)
Contact Material - Platingtinned1st Connector Mounting Type:PCB
1st Connector Mounting Feature1x2

Product Info

Spg1TypeIDC Connector
GenderFSeriesMTA-156
FeaturesClosed EndManufacturerMTA-156Series
Product TypeConnector AssembliesAdapter SeriesMTA-156
Number of Units1

Environmental

Operating Temperature+105°C

Sourcing & traceability

Lot-level traceability (date code, original factory packaging) is confirmed on every quote and shipment.
